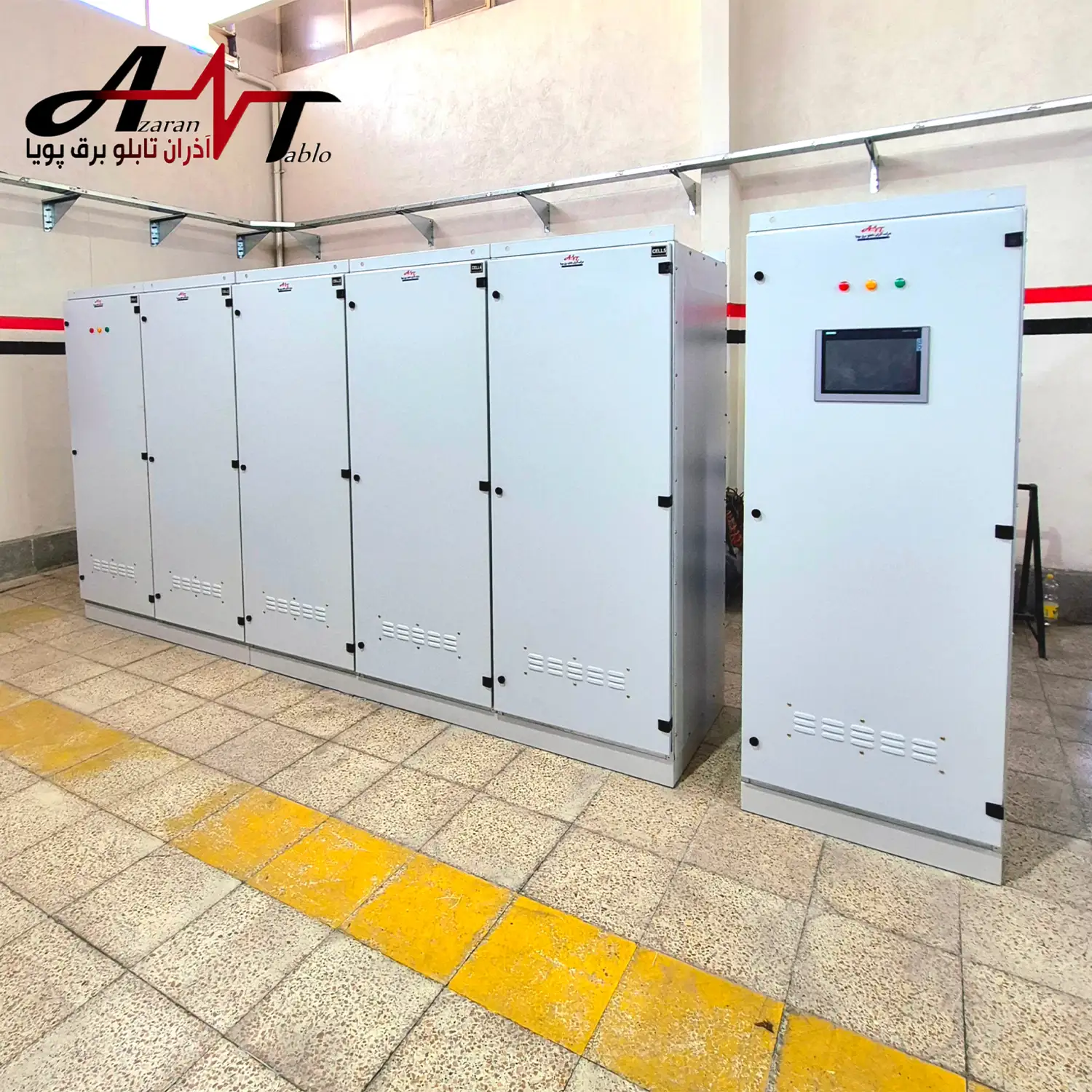

تابلوهای کنترل پروسس، تجهیزاتی هستند که فرآیندهای صنعتی یا نیروگاهی را کنترل و نظارت میکنند.
بخش مرکزی این تابلوها PLC (Programmable Logic Controller) است که ورودیها و خروجیها را پردازش میکند و فرمانهای لازم به تجهیزات اجرایی ارسال میکند.
کاربرد: نیروگاهها، صنایع شیمیایی، پتروشیمی، تصفیهخانهها، سیستمهای تهویه، پمپها و خطوط تولید.
اجزای داخلی تابلو
- PLC و ماژولهای ورودی/خروجی (I/O Modules)
- دریافت سیگنال از سنسورها (دما، فشار، جریان، سطح و غیره)
- ارسال فرمان به عملگرها (موتورها، شیرها، پمپها)
- رلهها و ماژولهای واسط
- تبدیل سیگنال PLC به سطح ولتاژ/جریان مناسب تجهیزات اجرایی
- حفاظت از PLC و تجهیزات متصل
- کلیدها و فیوزهای حفاظتی
- حفاظت تجهیزات و مدارهای کنترل
- قطع و وصل ایمن تغذیه تابلو
- شینهها و ترمینالها
- مدیریت مسیر سیمکشی و اتصال تجهیزات
- منبع تغذیه DC (24V / 48V)
- تامین برق مورد نیاز PLC و تجهیزات کنترل
- اختیاری (HMI)
- نمایش وضعیت فرآیند و امکان کنترل محلی
الزامات طراحی و ایمنی
- بدنه فلزی مقاوم با رنگ الکترواستاتیک
- تفکیکبندی داخلی بین بخش تغذیه، PLC و ترمینالها
- سیستم ارتینگ کامل و استاندارد
- دسترسی از جلو (Front Access) برای اپراتور
- امکان اضافه کردن ماژولهای توسعهای و ارتباط با SCADA
- رعایت استانداردهای IEC 61131 (PLC) و IEC 61439 (Low Voltage Switchgear)
